有些客户在线路设计使用石英晶体谐振器时，不知如何确定匹配电容，或虽线路上配有电容但晶体装上后不能正常工作，主要还是电容的匹配问题，下面介绍晶体电容如何匹配。

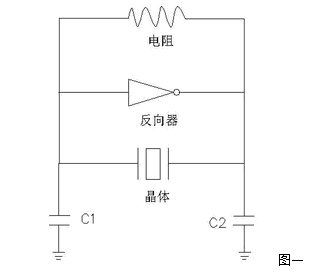

晶体在制作时是根据指定负载电容来调整频率的，因此在使用时所加给晶体的电容与之匹配才能达到所要求的频率精度。在实际使用时的线路如图一所示。

晶体在工作中所接实际电容：CL=C1*C2/（C1+C2）+CIC+CPBC，即不仅受电容C1和C2影响，还要考虑芯片管脚电容和线路板分布电容。一般在理论推算时根据 C1*C2/（C1+C2）计算出来的结果加上3～5PF即可。

电容的作用有协助晶体起振与稳定振荡的作用。一般频率高的会用较低的电容、频率低的会用较高的电容。在要求不高的情况下可不考虑杂散电容，取两个电容量值相等，与晶体负载电容匹配即可，一般是可以满足振荡条件的。但要求较高的则必须得考虑，根据C1和C2算出的结果再加上杂散电容。若想在加电时加快晶体起振，可使C2值大于C1值。但在匹配这两个电容值时要慎重选取，因为反向器的电压反馈是靠C2的，假设C2过大，反馈电压过低，这样不稳定，假设C2过小，反馈电压过高，储存能量过少，容易受外界干扰。C1的作用对C2恰好相反。

两个电容值不相等或相等，随电容精度或变化相同条件下，对频率的影响不一样，不相等时频率变化会稍大一些。另外不同频率点晶体在设计时C0值不易过大，即电极尺寸要小一些，否则电容对频率的影响更灵敏。

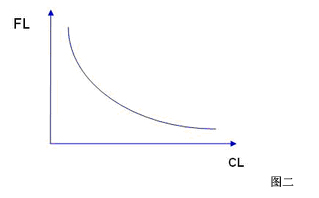

在晶体使用过程中，不同的使用条件，即在不同设计线路中使用，由于IC管脚电容和线路板分布电容不同，尽管晶体是一样的，所配电容C1和C2也相同，但振荡频率是不一样的，频率与负载电容之间的关系如图二。

从图中看出，实际负载电容与频率是反比关系，即频率随负载电容的增大而降低，反之而升高。
